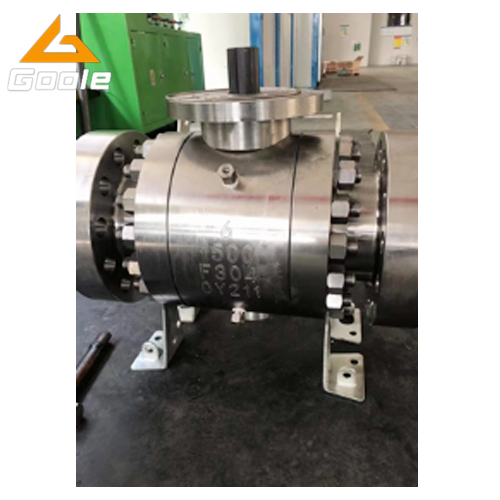

當前位置：首頁 > 產品中心 > 美標球閥 > Q41F美標鍛鋼浮動球閥 手動浮動球閥
簡要描述：Q41F浮動球閥有顯著的開關位置指示:閥體、球體和手柄一個裝配單元，手柄指向管線方向閥門為開啟，手柄垂直管線方向閥門為關閉;即使是蝸輪頭上也帶開/關指示 。
適用范圍：油田/化工/煤礦/電站/工業/電廠/鍋爐口徑：4‘’聯系方式：13777710744壓力：300LB更新時間：2024-10-28材質：A105相關文章
Related Articles詳細介紹
簡介：
鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統.由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等
特點：
●浮動球閥有顯著的開關位置指示:閥體、球體和手柄一個裝配單元，手柄指向管線方向閥門為開啟，手柄垂直管線方向閥門為關閉;即使是蝸輪頭上也帶開/關指示 。
●鎖定裝置設計:為了防止開關的錯誤操作,采用扁頭閥桿在開關位置設置鎖定孔,確保閥門處于正確的位置。
●防吹出的導向式閥桿。閥桿從閥體內倒裝，并由密封環密封，即使發生火災，填料燒損，閥桿突起部位也可與閥體上的密封面緊密接觸，能用效的防止外漏及閥桿飛出，減少事故損失。
●防靜電設計:采用鉻鎳不銹鋼的彈簧和小球使球體，閥桿和閥體之間相互導電，從而把非金屬閥座與球體摩擦產生的靜電完全釋放。
●獨特的閥座結構:浮動球閥采用雙斜面彈性密封閥座或V型槽彈性密封閥座結構設計，保證密封面的可靠性，對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。防火安全設計，在閥座支承面內側精確加工一道防火密封唇，當發生火災閥燒損時，防火密封唇與球體間形成金屬對金屬的密封，閥門填料墊片均采用耐調溫石墨材料，保證閥門在火災發生時無外漏。
●閥門的中法蘭連接螺栓采用雙頭螺栓，方便維修、拆卸。
|
口徑 Size |
PN16.0MPa |
|||||||||
|
d1 |
d2 |
d3 |
b |
n-Ø |
M |
A |
B |
C |
D |
|
|
10 |
95 |
60 |
18 |
20 |
3-18 |
24*2 |
210 |
52 |
77 |
130 |
|
15 |
95 |
60 |
20 |
20 |
3-18 |
24*2 |
230 |
62 |
85 |
130 |
|
20 |
105 |
68 |
28 |
20 |
3-18 |
33*2 |
240 |
73 |
94 |
230 |
|
25 |
105 |
68 |
28 |
22 |
3-18 |
33*2 |
260 |
77 |
100 |
230 |
|
32 |
115 |
80 |
38 |
24 |
4-18 |
42*2 |
300 |
100 |
120 |
300 |
|
40 |
165 |
115 |
48 |
30 |
6-26 |
52*2 |
350 |
110 |
150 |
400 |
|
50 |
165 |
115 |
58 |
32 |
6-26 |
64*3 |
400 |
130 |
165 |
580 |
|
65 |
200 |
145 |
74 |
40 |
6-29 |
80*3 |
490 |
140 |
180 |
580 |
|
80 |
225 |
170 |
94 |
50 |
6-33 |
100*3 |
580 |
150 |
200 |
700 |
|
100 |
260 |
195 |
115 |
60 |
6-36 |
125*4 |
620 |
178 |
245 |
1100 |
|
口徑 Size |
PN32.0MPa |
|||||||||
|
d1 |
d2 |
d3 |
b |
n-Ø |
M |
A |
B |
C |
D |
|
|
10 |
95 |
60 |
18 |
20 |
3-18 |
24*2 |
210 |
52 |
77 |
130 |
|
15 |
105 |
68 |
28 |
20 |
3-18 |
33*2 |
230 |
62 |
85 |
130 |
|
20 |
105 |
68 |
28 |
20 |
3-18 |
33*2 |
240 |
73 |
94 |
230 |
|
25 |
115 |
80 |
35 |
25 |
4-18 |
42*2 |
260 |
77 |
100 |
230 |
|
32 |
135 |
95 |
41 |
30 |
4-22 |
48*2 |
300 |
100 |
120 |
300 |
|
40 |
165 |
115 |
48 |
35 |
6-26 |
64*2 |
350 |
110 |
150 |
400 |
|
50 |
200 |
145 |
70 |
40 |
6-29 |
80*3 |
400 |
130 |
165 |
580 |
|
65 |
225 |
170 |
90 |
50 |
6-33 |
100*3 |
490 |
140 |
180 |
580 |
|
80 |
260 |
195 |
112 |
55 |
6-36 |
125*3 |
580 |
150 |
200 |
700 |
|
100 |
300 |
235 |
135 |
65 |
6-36 |
155*4 |
620 |
178 |
245 |
1100 |
