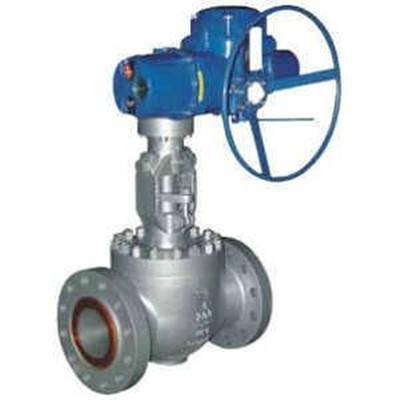

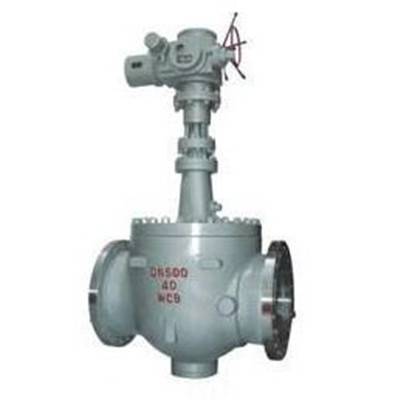

軌道球閥和閘閥是同屬一個類型的閥門，區(qū)別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。
軌道球閥按結構形式可分:
一、浮動球球閥:球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。
二、固定球球閥: 球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
三、彈性球球閥: 球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
優(yōu)點：
1、軌道球閥。為了達到無摩擦的操作方式，開啟閥門時，閥桿首先提升使閥球與閥座脫離，然后閥桿驅動閥球轉動到開啟位置;關閉閥門時，閥桿帶動閥球在不接觸閥座的情況下轉動，然后閥桿下降壓迫閥球緊壓在閥座上。
2、球閥采用具有固定樞軸結構的球閥，以保證閥門開關迅捷、低扭矩、易于開啟和關閉。
3、閥體結構采用頂裝式設計，以保證閥門內部零件的更換和維修可以通過拆卸閥門閥蓋進行在線修理，而不需要將閥門從管線上拆卸下來。
4、以保證閥門具有長期的、持續(xù)的緊密密封特性。閥球和閥座之間的密封不依靠介質的壓力來實現，確保閥門的密封性不受介質壓力波動的影響。
5、閥球密封面和閥座密封面采用無摩擦設計來保證閥門密封體的長壽命。閥門在開啟和關閉過程中，閥球的密封面和閥座的密封面在操作過程中始終保證不接觸，避免相互摩擦對閥球密封面和閥座密封面產生損傷而降低閥門密封性能和使用壽命。
6、閥座使用機械過盈冷壓的方式嵌入閥體，不采用焊接，螺紋或粘連的方式安裝閥座。
7、切斷球閥具備閥座免沖刷設計。在開啟和關閉閥門時，切斷閥的流通通道瞬間全開或全關，使閥門在開關過程中無高速流體局部沖蝕閥座密封面，從而進一步提高閥門的密封壽命。
