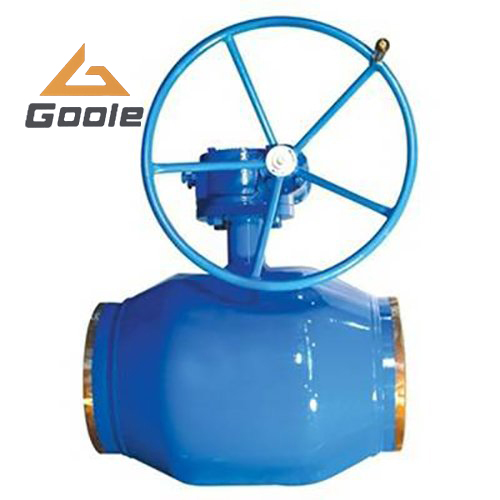

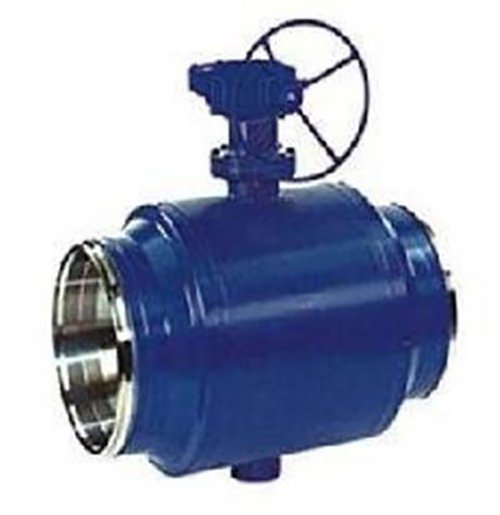

Q61Y鍛鋼全焊接球閥介紹
基本信息
Q61Y鍛鋼全焊接球閥是一種應用廣泛的閥門產品。該球閥通常有焊接和法蘭兩種連接方式，傳動方式包括手動、蝸輪傳動、齒輪（垂直/水平）等，口徑從DN6 - DN600，壓力范圍在1.0MPA - 64MPA，介質溫度為 - 20≈180℃（可根據不同的工控選擇材料），適用的流體介質主要有 水、油品、氣、燃氣類介質等，閥體材質一般為碳鋼、不銹鋼。
技術特點
- 密封性好：閥體結構為整體式焊接，不會出現外部泄漏現象；閥座由PTFE密封環及彈簧組成，對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏；閥桿的防滲漏結構完善，閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊，確保無泄露。
- 應力均勻且抗變形：閥體材料與管道材質相同，不會出現應力不勻的情況，也不會由于地震及車輛經過地面時而擠壓變形。
- 輕便且易于保溫：閥體輕，并且易于進行保溫處理。
- 節省施工成本：直埋式球閥可以直接埋于地下，不用建高大閥門井，只需在地面上設置小型淺井，大大節省了施工費用及工程時間。
- 可定制性強：可根據管道的施工及設計要求調整閥體的長短和閥桿高度。
- 操作輕便：球體的加工精度非常精密，操作時輕便，無不良干涉。
- 多種連接與操作方式：有焊接和法蘭兩種連接方式，操作方式包括手柄、齒輪（垂直/水平）等。
- 質保期長：在閥門正常操作使用的情況下，質保期可達20年。
工作原理
靠旋轉閥桿來使閥門暢通或閉塞，通常為全通徑球閥，90度角開關。
選型參考
球閥分有浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥等多種類型。由于球閥通常用橡膠、尼龍和聚四氟乙烯作為閥座密封圈材料，其使用溫度受到閥座密封圈材料的限制。在不同的使用場景下有不同的選型要點：
- 在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速（1/4轉啟閉）、高壓截止（壓差大）、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，可使用球閥。
- 適用于輕型結構、低壓截止（壓差小）、腐蝕性介質的管路系統。
- 在低溫（深冷）裝置和管路系統中也可選用。
- 在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。
- 在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。
- 在要求具有調節性能時，需選用帶V形開口的結構的球閥。
- 在石油、石油化工、化工、電力、城市建設中，工作溫度在200度以上的管路系統可選用金屬對金屬密封的球閥。
安裝注意事項
- 取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
- 安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
- 準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
- 在安裝期間，不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
- 本類閥應安裝在管道的水平方向或垂直方向。
- 安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
- 與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
適用范圍： 水、油、蒸汽等
