簡要描述：氣動高溫加長桿鍛鋼球閥 氣動高溫鍛鋼球閥 鍛鋼球閥常用鍛鋼件的材料有碳鋼、合金結構鋼、馬氏體不銹鋼和耐熱鋼等。鍛鋼件可根據鋼的化學成份，為達到不同的目的，采用不同的退火和正火方法。
適用范圍：油田/化工/煤礦/電站/工業/電廠/鍋爐口徑：80MM聯系方式：13777710744壓力：PN25更新時間：2024-10-28材質：F304詳細介紹

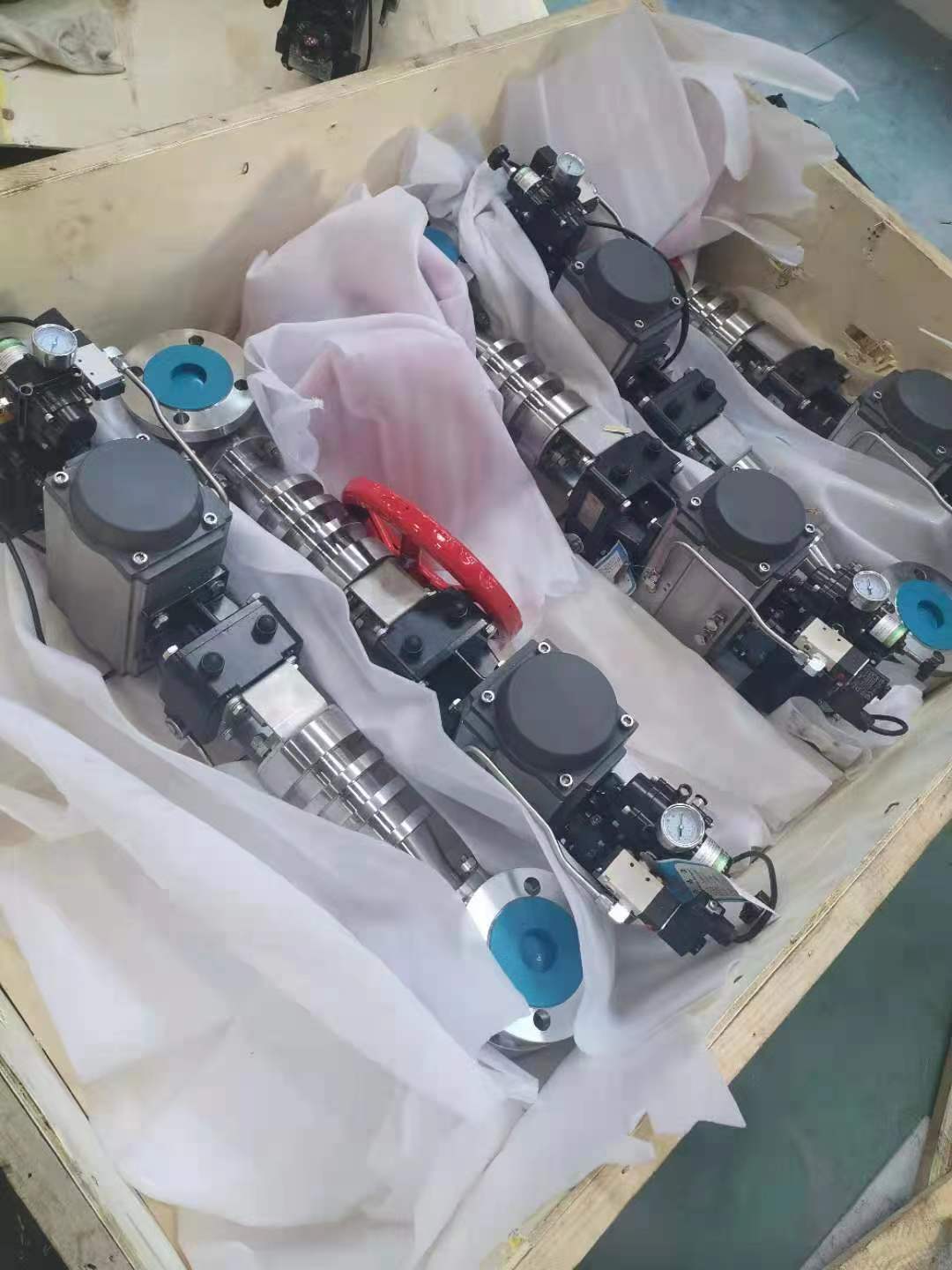

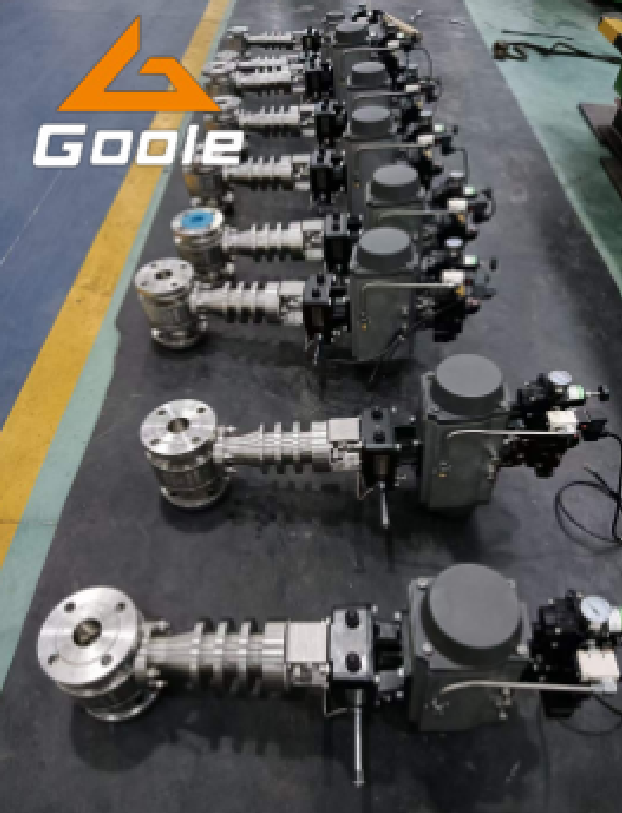

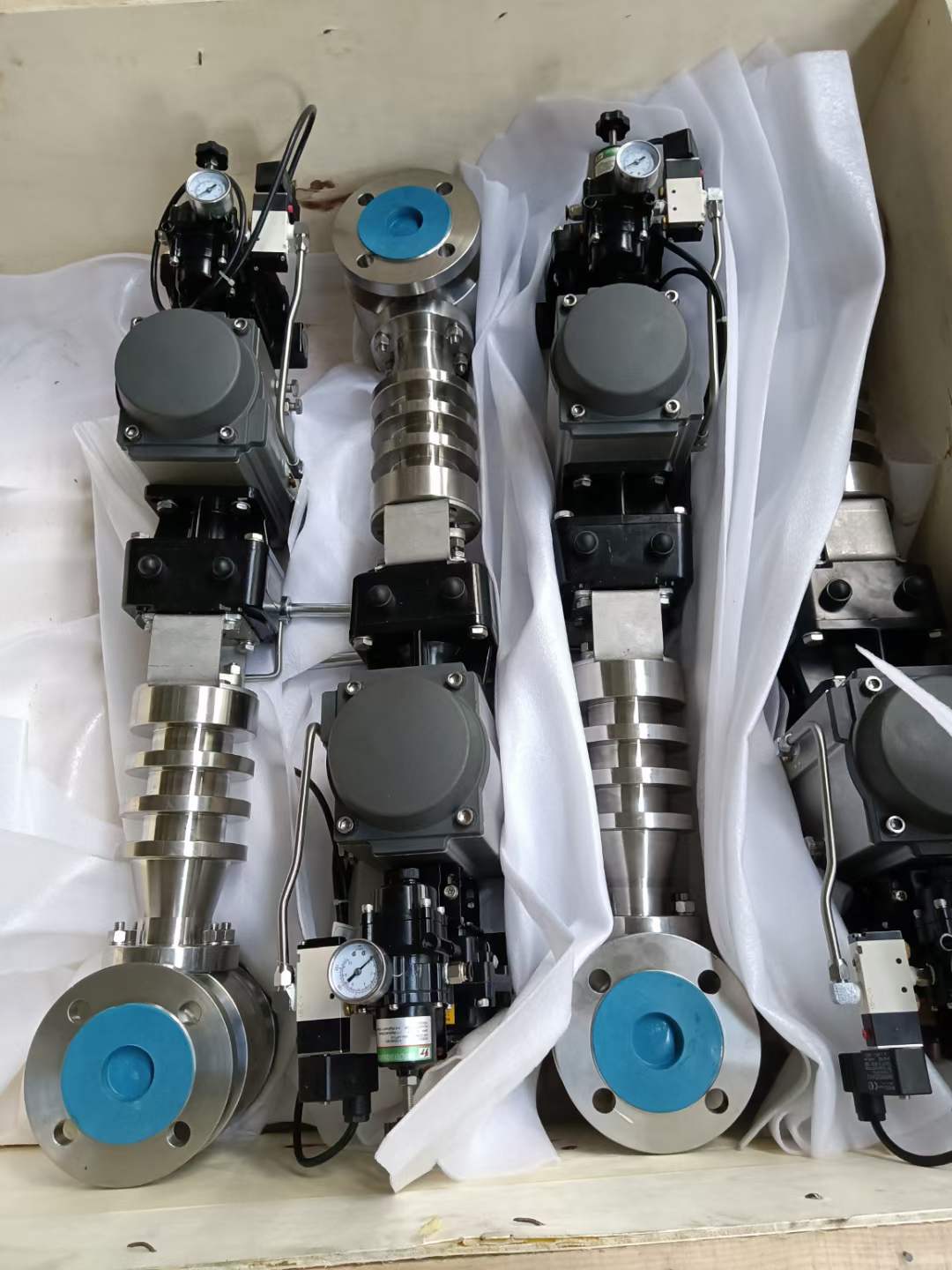

工奧氣動高溫加長桿鍛鋼球閥 氣動高溫鍛鋼球閥
此鍛鋼球閥閥體采用側裝式閥體結構，由主閥體、左閥體及副閥全三片閥體組成閥腔。其中左閥體及副閥體的結構比較簡單，主閥體的結構比較復雜。
技術要求：
鍛鋼球閥閥體的主閥體內腔有精度較高的鑲嵌閥座孔，一端是與管道連接的端法蘭，一端是與左閥體連接的側法蘭，側法蘭面上有密封墊安裝孔，上面有止推密封墊安裝孔、閥桿的支撐孔及填料函。
主閥體內腔的閥座孔、閥桿的支撐孔及填料函孔的精度，側法蘭面上密封墊安裝孔的表面粗糙度，其它加工表面粗糙度。
閥蓋鍛件毛坯結構特點：
鍛鋼球閥閥蓋下端法蘭的下端面有精度的凸止口（凸臺）與閥體連接，并有閥體密封焊接唇邊結構，閥蓋上端有與支架及填料壓板連接的法蘭。閥蓋上端內部有填料函孔，填料函孔有內止加11級精度孔，填料函孔與下端面上的凸止口有同軸度要求，內孔的下端為與閥桿連接的上密封部位。下、下法蘭上均有多個螺栓孔。中間外圓部位為散熱片結構，其中整個閥蓋零件的內外表面均需采用機械加工完成，各表面粗糙度是加工著重考慮的因素之一。
